TARKKA-AMPUJAKILTA

Avoin Keskustelu => Tarkka-ammunnasta yleisesti => Aiheen aloitti: fintuono - tammikuu 20, 2012, 07:51

Otsikko: Metallinen maalitaulu
Kirjoitti: fintuono - tammikuu 20, 2012, 07:51
Nyt kun olisi mahdollisuus ammuskella pidemmille matkoille niin kaluston kuin olosuhteidenkin puolesta, on mielessä alkanut pyöriä semmoinen teräksinen yms. maalitaulu. Pikaisella haulla en löytänyt vinkkejä semmoisen valmistukseen, joten kyselenkin uudella aiheella hieman lisää.



Millaista levyä noissa kannattaisi käyttää? Saisi kestää 6,5 ja .30 kokoisen luodin iskemän aina sinne 800m saakka. Plussaa olisi jos paino ei muodostuisi kohtuuttoman suureksi, vaikka ampumapaikka onkin saavutettavissa moottorivoimin.

Minkälainen kehys olisi hyvä ja käytännöllinen ko. taulutyypille?



Ja tietenkin kaikenlaisia käytännön vinkkejä otetaan vastaan systeemin valmistukseen..
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: aop - tammikuu 20, 2012, 09:41
7,62*39 ja 300 lapua magnum molemmat 30 kaliiperisia mutta ero läpäisyssä huomattava.itsellä 8mm rautalevy johon läpäisy 450 metrin päästä 300 win magilla ja 208 a-maxilla

kannattaa laittaa levy myös roikkumaan jolloin pääsee hiukan perääntymään osumasta niin ei mene niin herkästi läpi.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: TeemuJ - tammikuu 20, 2012, 13:43
Onkos kukaan testannut tuplalevyllä? Voisi mennä ekasta läpi, mutta pysähtyy toiseen. Jos materiaali paksuudet sopivia ei pitäisi paljon kimmoke vaaraakaan olla.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: KRi - tammikuu 20, 2012, 18:08
Ainakin jossain norjalais videossa näin tasapainotetun metallimaalitaulun. Osumasta maali perääntyi ja taustalla ollut punainen osuman ilmaisin (tausta väri) tuli näkyviin helpottamaan havaintoa. Osuman liike energian hävittyä tasapainotettu metallimaalitaulu kääntyi hiljalleen takaisin eteen. Sama kai se miten maalitaulu indikoi, jantter, ketjuilla oleva gongi tai jos jaksaa joka kerta kävellä niin yksinkertaisimmillaan kaatuva maali.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: aop - tammikuu 20, 2012, 18:33
Lainaus käyttäjältä: TeemuJOnkos kukaan testannut tuplalevyllä? Voisi mennä ekasta läpi, mutta pysähtyy toiseen. Jos materiaali paksuudet sopivia ei pitäisi paljon kimmoke vaaraakaan olla.

muutama sata laukausta tullut ammuttua levyyn ja mielestäni yhtään kimmoketta ei ole tullut vaan luoti on menettänyt kaiken liike energiansa levyyn osuessaan ja tipahtaneet levyn juureen.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: SO - tammikuu 20, 2012, 20:32
Tuolla muutamia ideoita:

http://www.6mmbr.com/reactivetargets.html





Aina kun ammutaan peltiä niin lähtökohtaisesti materiaalin tulee olla sellaista ettei siihen tule kuoppia tms. koska niista tulee kimmokkeita ennemmin tai myöhemmin.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: J-MK - tammikuu 20, 2012, 20:53
Kaverilla olisi vanha pyöräkoneen kauhan pohjalevy. Materiaali on tod. näk. Hardox 400, mitenkähän tuo mahtaisi sietää 6,5x55 ja 308 osumia?
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: TTK - tammikuu 21, 2012, 11:27
Minä tein vanhasta sähköhellan levystä ( noin 18cm halkaisia ) pyöreän "kongin" .Hitsasin korvakkeet kohtiin klo 10 ja 14 ,niihin sitten vahva ketju ja kehys mikä tahansa u-malliin taivutettu rauta jonka upotan maahan pystyyn. Ketjussa roikkuu siinä välissä "kongina" se sähköhellan pyöreä levy. Jätin tarkoituksella sen mustaksi ( sulanmaan aika ) että on hiukan haastetta löytää se vaaran rinteeltä. Ampumamatka vain on tällä hetkellä 320m. Kestää ampua ainakin 308Win kun on ketjun varassa roikkumassa.Voi toki maalata valkeaksi niin näkee osumat hyvin kaukoputkella ja maastoutuu lumeen kans erinomaisesti. Materiaali kustannukset ilmaiset kun tekee romuraudasta jne.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: JL - helmikuu 16, 2012, 09:40
Hardox / Raex 400 hyvä, 500 vielä parempi. Pillarinkauhoja on monenlaisia, ei siinä välttämättä ole montaa milliä ainevahvuutta -> voi käydä Hardoxkin ohueksi jos kovin läheltä ampuu. Riippuu toki mistä kohti kauhaa palan ottaa.



P.S.

En oikein usko että ketjuilla tmv roikottaminen vähentää yhtään läpäisyä.

Muuten se on kyllä hyvä systeemi, helähtää paremmin jne.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: 556 - helmikuu 16, 2012, 09:48
Toiminta-ampujissa Erävarusteen Peippo kauppaa:



"Armox 500 panssariteräs. 6mm paksua"



ja kertoo niiden ominaisuuksista:



"300m.......223rem....... 3 eri latausta. Maalit irtosi

300m.......308win Norma jaktmatch 9,7g. Maalit irtosi

300m........300WSM, 10g silver scenar, 990m/s lähdöt. Tuli noin 1.5mm syvä painauma.



Taulut roikkuivat harjateräskoukuissa.



Toisen käyttäjän kertomaa omista treeneistään:

100m......308 win ja 7,62x53R. Maalit irtoili."
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Heggis - helmikuu 16, 2012, 13:02
Itelle tilasin pari noita. Ohuita ovat mutta eipä itsellä ole tarkotusta ampua niitä kuin 308/260:llä ja vähän pidemmältä matkalta.



Ovat srataulun c-alueen kokoisia (eli jotain 30*45cm) ja yläkulmassa on 10mm reiät. Hintaa oli 60€/kpl.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: SO - helmikuu 16, 2012, 20:35
Tälläisiä tilattiin vuosi takaperin. Kestää 300LM 300gr/100m, 15m jää .223lla pieni kuoppa. Hinta oli tuolloin 20e/kpl sis. alv ja kuljetuksen.

Kannattaa kerätä kimppa ja tilata isompi mälli. http://www.pelaser.fi



(//%3C/s%3E%3CURL%20url=%22http://www.elisanet.fi/so/folder/20_nelio.jpg%22%3Ehttp://www.elisanet.fi/so/folder/20_nelio.jpg%3C/URL%3E%3Ce%3E)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: AtteL - helmikuu 17, 2012, 09:44
Pienois-siluettitauluihin tule ammuskeltua muillakin kuin 22.lr aseilla. Normi patarautaa ovat ja reiät on helppo paikata hitsaamalla. Tasasuuntaajaan vain OK48.00 kiinni ja pikkasen pienemmmällä virralla ettei tunkeudu tarpeettomasti>rälläkällä sipaisee patin pois ja valmista tuli.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Antero H - kesäkuu 08, 2012, 19:44
Ite kanssa miettinyt, että minkälaisen aktiivisen maalilaitteen sitä saisi omilla

pikku kätösillä rakennettua.

Työnpuolesta olisi hyvä käsiksi pääsy Armox-levyihin, niin luonnollisesti

meinasin sellaista käyttää.

Kyselin tuossa yhdeltä kaverilta, että millaisiin itsetehtäviin maalilaitteisiin

hän on törmännyt ja sain mielestäni ihan hyvänkin ehdotuksen.

Kyseessä on kongi-mallinen maali, joka roikkuu autonrenkaan sisällä ja

rengas roikkuu telineessä. Tuo rengas kerää roiskeet ja putoavan jämän

sisälleen, niin pysyy paikat puhtaana. Renkaan alareunaan kun tekee vielä

pienen reiän, niin ei vesi keräänny renkaan sisään.

Tietysti voi harrastaa myös kottikärrynpyörää tai ittelle vois olla sopivampi

joku maansiirtokoneen gummi.  :whistle:
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: wee - kesäkuu 14, 2012, 09:05
Onko pakko olla metallinen?



Jos osuman havaitseminen tapahtuu iskemän kilahdus rekisteröimällä, niin silloin metalli lienee ainoa vaihtoehto. Mutta jos osuma rekisteröidään pleitin kaatumisella niin sitten on muitakin materiaalivaihtoehtoja.



Kumilätkä on erinomainen vaihtoehto. Ei kimmokkeita koska luoti läpäisee lätkän. Lisäksi kumipleittien käyttö on mahdollista sellaisilla radoilla, joiden johtosääntö kieltää metallimaalien ampumisen.



Hyvä kumilätkä kestää satoja tai jopa tuhansia laukauksia. Huonona puolena ta-hommissa on se, että hpbt tai muut vastaavat sirpaloituvat / leviävät luodit saattavat repiä pleitin kääntöpuolelle suurempia reikiä.



Itse ammun säännöllisesti lätkäkiekkoja ja tennispalloja 100m ja 150m lyhyemmillä radoilla.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Antero H - kesäkuu 14, 2012, 09:31
Ei tarvitse olla metallia, se on vaan metallimiehelle tutunpi materiaali.  :D

Kaatuvissa pitäisi sitten olla sellainen ominaisuus, että nousevat pystyyn itsestään.

Johonkin +300m olisi mukavampi päästellä jos ei tarvii kokoajan kävellä tai

ajaa mönkkärillä nostamaan maalia pystyyn.

Onko tällaisista hyväksi havaittuja mekanismeja ja lätkän materiaaleja ehdottaa?
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: HJu - kesäkuu 14, 2012, 09:56
Kumilätkät eivät aina kaadu 223:n osumista vaan pyyhkivät siististi läpi.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: galwran - lokakuu 11, 2013, 20:56

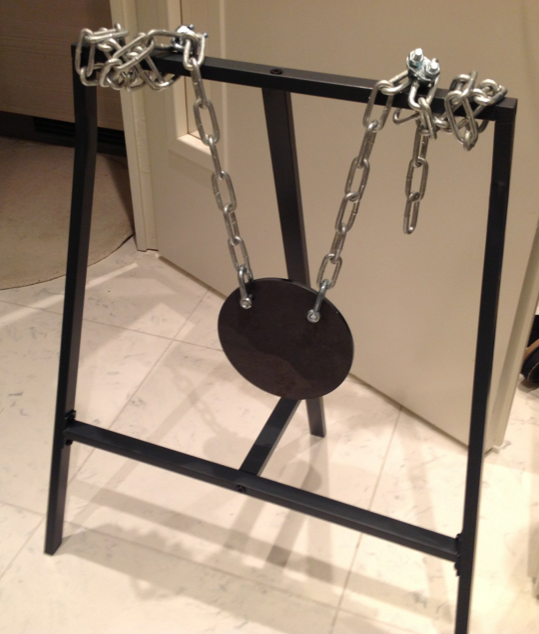

Tauluteline by ikea  :lol: hiukan jännään miten käy jos missattu kuula ei missaa noita rimoja, mutta 8 e hinnalla uskaltaa toki koittaa :)

(//%3C/s%3E%3CURL%20url=%22http://tjejou.kapsi.fi/kuvii/IMG_0752.PNG%22%3Ehttp://tjejou.kapsi.fi/kuvii/IMG_0752.PNG%3C/URL%3E%3Ce%3E)



Edit: no, kuten arvata saattaa, niin rimaosumia tuli ainakin neljä, mutta teline pysyi pystyssä. Seuraavalla kerralla teen kyllä telineen harjateräksestä tms. Mutta tämä nyt meni kokeilun piikkiin.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: prple - joulukuu 17, 2013, 08:18
Tuli etsittyä oman metsästysseuran alueelta paikkoja ampua pitemmälle. Tarvittavat luvatkin kyselin ja ketään (ihme kyllä) ei tuntunut haittaavan. Nyt pystyy ampumaan luvan kanssa vähän pitempäänkin matkaan. Pari eri paikkaa löysin ampua. Toisessa onnistuu ampuninen n. 850m asti ja toisessa 1200-1300m turvallisesti.



Itsellä on lätkät 10mm HARDOXia. Toinen on 30x35cm ja toinen n. 13x13cm. Viikonloppuna kävin koittaa 550 metriin .308:lla. Tuntui että ei ollut edes kummonen tuulen vire, niin 10 naksua vei tuuli kuulaa vasemmalle (MRAD). Ei kyllä 10g ja 10.85 scenari kummosta lommoa saaneet Hardoxiin aikaan - maalit lähti vähän.



Ampuminen loppui kuitenkin kesken kun vaijerit katkesivat osumista ja taulut tippuivat lumihankeen. Liekö kuulan kimmokkeesta, sillä eihän nuo 1.5mm vaijerit paljoa kestä. Pitänee varmaan käydä tänään ostamassa kettinkiä vai onko parempaa ideaa taulujen kiinnittämiseksi tuohon telineeseen? Koko talvena ei ole tarkoitus hakea noita pois. Ampumapaikan viereen pääsee autolla, mutta tauluille menevä tie on talvella tukossa.



Tässä vielä kuva telineestä ja ampumapaikasta



(//%3C/s%3E%3CURL%20url=%22https://lh5.googleusercontent.com/-CLUwRrUZdLQ/Uq_qFuo3r9I/AAAAAAAAAsY/oOQFUCS60-s/s800/20131215_095929.jpg%22%3E%3CLINK_TEXT%20text=%22https://lh5.googleusercontent.com/-CLUw%20...%20095929.jpg%22%3Ehttps://lh5.googleusercontent.com/-CLUwRrUZdLQ/Uq_qFuo3r9I/AAAAAAAAAsY/oOQFUCS60-s/s800/20131215_095929.jpg%3C/LINK_TEXT%3E%3C/URL%3E%3Ce%3E)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: mysteryman - joulukuu 17, 2013, 12:54
Jos keräät taulutelineet pois etkä jätä aurinkoon pitkäksi aikaa niin joku vanha pyörän tai mopon sisuskumi on hyvä ripustamiseen. Siitä voi ampua läpi monesti ennenkuin katkeaa. Toinen hyvä ominaisuus on että taulu ei heilahda vaikka luoti osuu ripustuksiin. Eli vain lätkään osuneet heilauttaa taulua osuman merkiksi.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Tuulos - joulukuu 17, 2013, 15:49
Eikö sisäkumi hajoaisi aika nopeasti roiskeista?



Ylipitkää kettinkiä käytän itse, kestää osumistakin jonkun verran ja ylipitkää kun on niin ei ampuminen lopu katkeamiseen.  :)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: mysteryman - joulukuu 18, 2013, 08:21
Ei ole itsellä ainakaan katkennut. En ole ollut taululla tutkimassa mitä tapahtuu mutta joko roiskeita ei osu, ne menee kumista siististi läpi tai kimpoaa siitä pois jättämättä jälkiä..



Jos laatta on muutaman asteen etukenossa kuten minulla niin se varmaan suuntaa roiskeita pois ripustuksista. Etukenoinen asento tulee automaattisesti jos ripustuspiste on laatan painopisteen takapuolella.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: prple - joulukuu 18, 2013, 10:02
Kävinpä sitten aamulla hakemassa puuilosta ihan kunnon kettinkiä, lenkin halkaisija 6mm. Pitää siitä koittaa sätöstellä sopivat ripustukset. Jos vaikka avartas tuota reikää tuossa lätkän yläkulmassa ja veisi siitä läpi kettingit. Kettinkien pituuden saapi passattua varmaan läpipultilla, niin saisi sitten nuo lätkät vaakasuoraan. Onko kokemusta tuosta 6mm kettingistä, tekeekö .30 cal Scenarit damagea tuolle osuessaan?
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Tuulos - joulukuu 18, 2013, 10:08
Minulla on kettinki kiinni D-sakkeleilla, ei tarvitse reikää avartaa.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Poikma - joulukuu 18, 2013, 13:27
Lainaus käyttäjältä: TuulosMinulla on kettinki kiinni D-sakkeleilla, ei tarvitse reikää avartaa.

+1
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: prple - joulukuu 19, 2013, 21:12
Sellaisen sakkelivirityksen sitten tänään kyhäilin. Toivottavasti kestää. Pitää launtaina viedä lätkät telineelle ja katsoa miten kestää. Ketjut kiinnittyy nyt tavallaan lätkän taakse niin nyt nuo osuvat kuulat sinkoaa maahan päin. Kiitoksia vinkeistä  :dance:



Ps. Vaikuttaako nuo kuvien perusteella siltä, että saattas vaikka toimia? Ei varmaan talvella tule mentyä .308:lla paljoa alle 600 metrin. Pääosin tulee ammuttua 800 metristä.



(//%3C/s%3E%3CURL%20url=%22https://lh6.googleusercontent.com/-5RjOswnSVi8/UrNDPZE9m4I/AAAAAAAAAuE/Khg122JbcaU/s640/20131219_205513.jpg%22%3E%3CLINK_TEXT%20text=%22https://lh6.googleusercontent.com/-5RjO%20...%20205513.jpg%22%3Ehttps://lh6.googleusercontent.com/-5RjOswnSVi8/UrNDPZE9m4I/AAAAAAAAAuE/Khg122JbcaU/s640/20131219_205513.jpg%3C/LINK_TEXT%3E%3C/URL%3E%3Ce%3E)



(//%3C/s%3E%3CURL%20url=%22https://lh4.googleusercontent.com/-ohLCI26LX38/UrNC79OtcVI/AAAAAAAAAtY/fLTPWqQcb4k/s640/20131219_205623.jpg%22%3E%3CLINK_TEXT%20text=%22https://lh4.googleusercontent.com/-ohLC%20...%20205623.jpg%22%3Ehttps://lh4.googleusercontent.com/-ohLCI26LX38/UrNC79OtcVI/AAAAAAAAAtY/fLTPWqQcb4k/s640/20131219_205623.jpg%3C/LINK_TEXT%3E%3C/URL%3E%3Ce%3E)



(//%3C/s%3E%3CURL%20url=%22https://lh6.googleusercontent.com/-ZZd7orZtomw/UrNDOm9wRGI/AAAAAAAAAuA/kmCoAL3zmhU/s640/20131219_205853.jpg%22%3E%3CLINK_TEXT%20text=%22https://lh6.googleusercontent.com/-ZZd7%20...%20205853.jpg%22%3Ehttps://lh6.googleusercontent.com/-ZZd7orZtomw/UrNDOm9wRGI/AAAAAAAAAuA/kmCoAL3zmhU/s640/20131219_205853.jpg%3C/LINK_TEXT%3E%3C/URL%3E%3Ce%3E)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Kosanderi - joulukuu 19, 2013, 22:01
Saattaapa nuo toimiakin. Hyvännäköstä ainakin...



Mulla on nyt ollut käytössä 8mm lyhytlenkkinen ketju useammalla reissulla, ja se on ainakin ihan hyvin osumat kestänyt. Heiluuhan se maali toki ketjuihin osuttaessakin, kuten mysteerimies totesi, mutta eron huomaa vielä ainakin 800 metrin päähän. Ketjujen kiinnitys pelteihin on sitten omatekoisten S-lenkkien varassa. 2 metriä 8mm vedettyä akselia maksaa alle 3 euroa, joten tuli jonnin verran halvemmaksi kuin valmiit kaupan lenkit. Noi ruuvattavat viritelmät on omissa kokeissa tahtoneet löystyä, joten niistä on tullut luovuttua. Varsinkaan talvella muutenkaan tee mieli ruuvailla mitään, eikä tartte olla työkaluja mukana...



Oma on aikalailla suoraan plagioitu tästä(linkki (//http)):

(//%3C/s%3E%3CURL%20url=%22http://www.handlebardoc.com/images/dsc_0230.jpg%22%3Ehttp://www.handlebardoc.com/images/dsc_0230.jpg%3C/URL%3E%3Ce%3E)



Tosin tein neliön muotoisesta huonekaluputkesta rungon, minkä saa purettuna mahtumaan reppuun kuljetusta varten. Pellit on 400x400 ja Halk. 300.



Kunhan saan tässä muita projekteja pois alta, olisi tarkoitus tuotakin parannella...
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Tuulos - joulukuu 20, 2013, 19:33
Lainaus käyttäjältä: KosanderiNoi ruuvattavat viritelmät on omissa kokeissa tahtoneet löystyä, joten niistä on tullut luovuttua. Varsinkaan talvella muutenkaan tee mieli ruuvailla mitään, eikä tartte olla työkaluja mukana...


Käsillähän nuo ovat avattavissa ellei satu osumaan huonoon paikkaan. Itse olen tehnyt ylimääräisen varmistuksen sillä että ketju on vain toisesta päästä kiinni d-sakkelissa, riippumislautaan se on kiinnitetty jousihaalla ja ylijäävä kettingin osuus pyöräytetty laudan ympärille pienentämään vahingossa osumisen riskiä.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Kosanderi - joulukuu 20, 2013, 20:53
Tarkennetaan vielä sen verran, että nuo sakkelit varmaan toimii, mutta nuo peltien läpi menevät ruuvit, joilla sakkelit on kiinni, oli ne, joka eniten arvelutti.



Mutta ei maalata piruja seinille, ja jos alkaa pellit tippua ruuvien takia, niin Nord-Lockit mutterin alle, eikä tipu enää...
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Tuulos - joulukuu 20, 2013, 22:14
Ajattelinkin että tarkoitit niitä, tosin itse en näe tarvetta irroittaa niitä. Ainakaan ennen epäonnista osumaa.  :)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: galwran - joulukuu 21, 2013, 10:35
Olen miettinyt samanlaista pulttikiinnitystä. Aiemmin oli sakkelit suoraan levyissä, mutta ne eivät kestäneet osumaa. Pultin luulisi kestävä. Jos ei muuten, niin pitää liimata tms terävä kärki pulttiin jotta täysosuma ei riko. Tosin, pulttien hinta on aika pieni.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Koheltaja - joulukuu 21, 2013, 12:32
Piekkarille löytyy soppeli maalilaite B-raudasta, näitä on muutama laitettu mökillä eri etäisyyksille ja voi askareiden ohella nasauttaa muutaman mieltä virkistävän lippaallisen tauluja kohti: http://www.biltema.fi/fi/Vapaa-aika/Metsastys/Varusteille/Maalitaulu-metallia-49567/



Mielummin ampuisin pyörisiin tai neliskanttisiin lätkiin mutta kyllä kana ja sikapossu kelpaa mainiosti maaleiksi perusharjoittelussa. Sikapossu on sopiva pysty- ja erilaisten asentojen treenejä varten, kana on ihan sopivan kokoinen kun ampuu hyvältä tuelta. Molemmista on ihan yhtä helppo ampua ohi... :shifty:
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Heggis - joulukuu 21, 2013, 12:49
Kyllä ne pultit varmaan kestää osumaa, eri asia sitten kuinka kovin tahtovat pyöriä auki. Omassa ei tahdo nylokitkaan pysyä kiinni. Tämä toki vaatii sen, että peltiin osuu riittävän monta kertaa ;)



Ja sakkeleihin kannattaa laittaa rautalangat tms siihen lukituspulttiin... Lähtee nekin pyöriin auki herkästi ;)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: galwran - joulukuu 22, 2013, 10:18
Lainaus käyttäjältä: HeggisKyllä ne pultit varmaan kestää osumaa, eri asia sitten kuinka kovin tahtovat pyöriä auki. Omassa ei tahdo nylokitkaan pysyä kiinni. Tämä toki vaatii sen, että peltiin osuu riittävän monta kertaa ;)



Ja sakkeleihin kannattaa laittaa rautalangat tms siihen lukituspulttiin... Lähtee nekin pyöriin auki herkästi ;)


Miten ois liima kierteissä? Tai kaksi toisiaan vasten kiristettyä nyloccia?
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Heggis - joulukuu 22, 2013, 10:26
Tuplamutterit ja locktitellä kestää kauemmin/tapahtuu hitaammin tuo aukeaminen, mutta on noita pultteja silti joutunu parin ratareissun jälkeen aina kiristeleen.





Se mitä Kosa ehdotti...

http://www.youtube.com/watch?v=mgwmuZuJ02I
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: prple - joulukuu 22, 2013, 16:01
Tulipa tänään käytyä taulut virittämässä. Aika perkuleen vankan oloiset kyllä tuli noista. Ei pitäs ketjujenkaan liikkua yläjuoksussa, kun laitoin vaijerit pulttien yli lukitukseksi. Sakkelitkin on melkoa paksua mallia. Yläpultteihin laitoin tuplamutterit niin sai kierrettyä ne toisiaan vasten, niin eivät lähde aukeilemaan osumastakaan ihan tietämättä.



(//%3C/s%3E%3CURL%20url=%22https://lh4.googleusercontent.com/-O8yFUQoqgiY/Urbu_r-r6QI/AAAAAAAAAuk/h1PVcKYlmLI/s720/20131222_122743.jpg%22%3E%3CLINK_TEXT%20text=%22https://lh4.googleusercontent.com/-O8yF%20...%20122743.jpg%22%3Ehttps://lh4.googleusercontent.com/-O8yFUQoqgiY/Urbu_r-r6QI/AAAAAAAAAuk/h1PVcKYlmLI/s720/20131222_122743.jpg%3C/LINK_TEXT%3E%3C/URL%3E%3Ce%3E)



(//%3C/s%3E%3CURL%20url=%22https://lh4.googleusercontent.com/-vzI4jF84VTU/Urbu9RkMkhI/AAAAAAAAAuU/LwMh6IWcgik/s640/20131222_122727.jpg%22%3E%3CLINK_TEXT%20text=%22https://lh4.googleusercontent.com/-vzI4%20...%20122727.jpg%22%3Ehttps://lh4.googleusercontent.com/-vzI4jF84VTU/Urbu9RkMkhI/AAAAAAAAAuU/LwMh6IWcgik/s640/20131222_122727.jpg%3C/LINK_TEXT%3E%3C/URL%3E%3Ce%3E)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: M31 - joulukuu 22, 2013, 17:29
Laitas sakkeleihin vielä varmistukset,nim pari ankkuria pohjassa... :?
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: galwran - helmikuu 02, 2014, 19:21
Noniin! Vihdoin ja viimein toimiva ja helppo kiinnitysratkaisu! Eli pari lautaa taulutelineisiin ja niihin niihin kierrekoukut kettinkejä varten. Plateissa pultit läpi, sakkelit pultissa ja puristuksissa ison prikan takana.



Kuvat kertovat enemmän; tosin kuvattu vasta radalta palatessa, oikeasti tukipuut olivat siis suorassa. Noin 150kpl 223 osumia, minimaaliset vahingot vaikka suoria osumia pultteihin ja sakkeleihin.

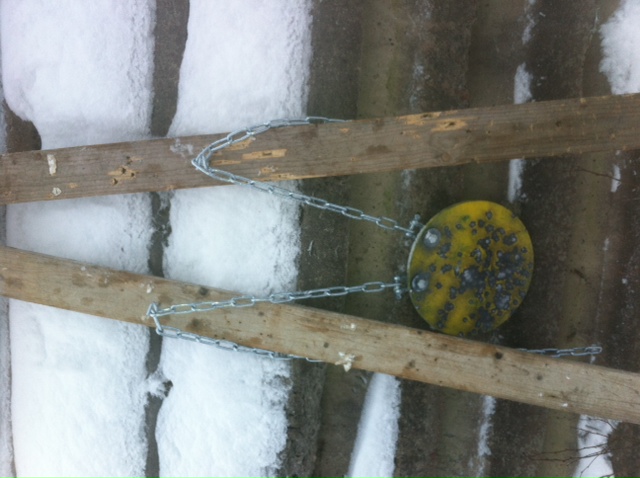

(//%3C/s%3E%3CURL%20url=%22http://tjejou.kapsi.fi/kuvii/IMG_0915.JPG%22%3Ehttp://tjejou.kapsi.fi/kuvii/IMG_0915.JPG%3C/URL%3E%3Ce%3E)

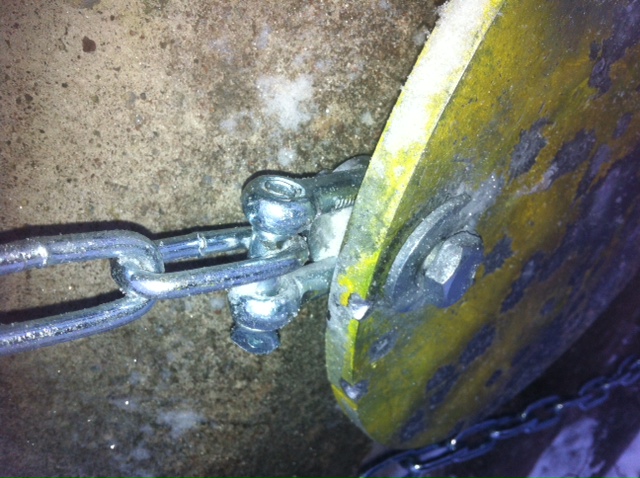

(//%3C/s%3E%3CURL%20url=%22http://tjejou.kapsi.fi/kuvii/IMG_0914.JPG%22%3Ehttp://tjejou.kapsi.fi/kuvii/IMG_0914.JPG%3C/URL%3E%3Ce%3E)

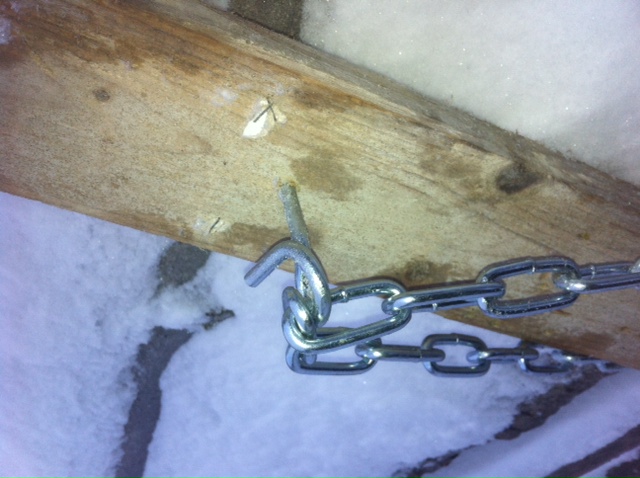

(//%3C/s%3E%3CURL%20url=%22http://tjejou.kapsi.fi/kuvii/IMG_0913.JPG%22%3Ehttp://tjejou.kapsi.fi/kuvii/IMG_0913.JPG%3C/URL%3E%3Ce%3E)



Edit: näköjään iLaite laittoi kuvat kallelleen :/



Vielä kun keksisi miten vastaava ratkaisu toimii ilman metallisia taulutelineitä esim. Hätilän hiekkavalleilla... onko ideoita?
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Y-P - helmikuu 17, 2014, 01:04
Pleitin ripustamiseen käytettävä materiaali on nähdäkseni aina kulutustavaraa kun levyä pommitetaan TA -aseella. Koeteltu ja kustannustehokas vaihtoehto kiinnitykseen: Kaksi reikää pleitin yläreunaan, sopivan mittaiset pätkät tukevaa 4-5mm pianolankaa pujotetetaan reijistä läpi. Langat taivutellaan / kierretään toisesta päästä pleittiin ja toisesta kehykseen kiinni, levy jää siis lankojen varaan roikkumaan. Rautalangan taivuttelu sujuu tongeilla / leathermanilla riittävän hyvin. Muutama sopivan mittainen pätkä pitää toki aina olla reservissä mukana, jotta nopea kenttäkorjaus saadaan tarvittaessa tehtyä. Aika vähän noita loppujen lopuksi kuluu. Suoraa TA -kiväärin osumaa lanka ei tietenkään kestä, mutta eipä sitä normietäisyyksiltä kestä vaijeri, sakkeli tahi kettinkikään, roiskeita 4-5mm lanka sietää kuitenkin riittävän hyvin. Tässä vältytään myös sakkelien / pulttien ruuvailulta sekä mahdolliselta aukikiertymiseltä tärähdysten takia. Lisäksi kulutusmateriaali on helppokäyttöistä ja halpaa sekä erittäin riittoisaa varsinkin kun sitä ostaa kerän kerralla. Pleitin reijät voi halutessaan ja / tai kyetessään korvata levyn taakse yläreunaan hitsatuilla lenkeillä tahi koukuilla. Tämä vähentää langan hukkaprosenttia entisestään.



Itse tykkään reilun kokoisesta pääväriltään valkoiseksi maalatusta pleitistä sen takia, että siitä näkee iskemät mainiosti 24x -suurennoksella ainakin 500 metriin asti, jopa pidemmältä. Ristikolla mittaamalla näkee siis välittömästi ja kohtuu tarkasti iskemän senttimetrisen poikkeaman tähtäyspisteestä kunhan maalin tarkka etäisyys on tiedossa. Tämä tieto jää saamatta esimerkiksi jasterin kaatuessa. Itselleni nimenomaan LRH -näkökulmasta tämä on tärkeää. Paikkamaalia toki kuluu..
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Koheltaja - helmikuu 17, 2014, 07:04
Lainaus käyttäjältä: Y-PItse tykkään reilun kokoisesta pääväriltään valkoiseksi maalatusta pleitistä sen takia, että siitä näkee iskemät mainiosti 24x -suurennoksella ainakin 500 metriin asti, jopa pidemmältä.


Kun tulee ammuttua samalta paikalta, tai samalta ampumalinjalta niin joskus olen laittanut kaksi pleittiä peräkkäin. Pienempi eteen ja isompi puolen-metrin päähän taakse, pienempi on väriltään musta ja isompi valkoinen. Hauskuuden tekee se kun osuu pienempään pleittiin ja isommasta voi spottailla osumia, monesti myös näkee pleitin heilahduksesta miltä puolelta osuma meni pikkulätkästä ohi.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: galwran - helmikuu 27, 2014, 11:58
Taas olisi Redditin longrangessa uutta ideaa taulutelineeksi



http://www.reddit.com/r/longrange/comments/1z0wze/trunk_ready_target_stand/



(//%3C/s%3E%3CURL%20url=%22http://i.imgur.com/wUC7OBg.png%22%3Ehttp://i.imgur.com/wUC7OBg.png%3C/URL%3E%3Ce%3E)



(//%3C/s%3E%3CURL%20url=%22http://i.imgur.com/fECk4iJ.png%22%3Ehttp://i.imgur.com/fECk4iJ.png%3C/URL%3E%3Ce%3E)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: PL - helmikuu 28, 2014, 10:13
Lainaus käyttäjältä: Y-P
Itse tykkään reilun kokoisesta pääväriltään valkoiseksi maalatusta pleitistä sen takia, että siitä näkee iskemät mainiosti 24x -suurennoksella ainakin 500 metriin asti, jopa pidemmältä.

Itse olen ampunut siniseksi maalattuun isoon paskarautalevyyn samalla metodilla. Hyvällä kelillä 1200 m ametilta iskemät näkyy Zeissin 30x spotterilla.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: BigDane - helmikuu 28, 2014, 17:46
Itse päädyin tällaiseen ratkaisuun. Jos kestäisi edes hetken. Elinluovuttajana rungon osalta toimi Iskun pulpetin runko :)

(//%3C/s%3E%3CURL%20url=%22http://imgur.com/R1VgN5h.jpg%22%3Ehttp://imgur.com/R1VgN5h.jpg%3C/URL%3E%3Ce%3E)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Y-P - maaliskuu 03, 2014, 17:52
Toistan näkemykseni silläkin uhalla, että se vaikuttaa jankuttamiselta. Pleitin kiinnitystä ei kannata yrittää tehdä luodinkestäväksi kun puhutaan TA-käytöstä vaikkapa lämärillä. Kiinnitysmateriaalien iskunsieto-ominaisuuksien tarttis silloin olla samat kuin itse pleitinkin ja tähän ei esimerkiksi ketju- / sakkelisysteemeillä kuitenkaan päästä. Parempi tehdä kiinnityksestä vain riittävän kestävä ja helposti korjattava, ja tähän tuo edellä kuvailemani rautalankaviritys tarjoaakin toimivan ratkaisun. Lähes mikä tahansa kiinnitys nimittäin pettää TA-kiväärin edessä ennemmin tai myöhemmin ja silloin arvostaa korjauksen yksinkertaisuutta ja nopeutta.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: TLj - maaliskuu 03, 2014, 21:42
Mulle tuli tollanen:



(//%3C/s%3E%3CURL%20url=%22https://farm8.staticflickr.com/7451/12912220574_f27635bc7d_m.jpg%22%3E%3CLINK_TEXT%20text=%22https://farm8.staticflickr.com/7451/129%20...%20bc7d_m.jpg%22%3Ehttps://farm8.staticflickr.com/7451/12912220574_f27635bc7d_m.jpg%3C/LINK_TEXT%3E%3C/URL%3E%3Ce%3E)



Pleitit on 10mm vahvaa nelisatasta hardoxia, M20 pultit, joissa pleitin takana liimattu mutteri, 13mm kettingin lenkki ja perässä 2 liimattua mutteria.

Tuota koeponnistettiin muutamalla tuhannella pistoolin laukauksella kuvan jälkeen, mutta kivääriä ei ole vielä kokeiltu.



Toivon mukan kestää, jos ei kestä niin tehään uusi...



Edit: Google Playn kuva ei näkynyt.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: RikuI - maaliskuu 10, 2014, 19:40
Laudanpätkästä roikotin pleitille?

Jos osuu, niin menee sukkana läpi.

Kun on risa niin vaihdetaan
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Kosanderi - toukokuu 22, 2014, 20:42
Oli tuossa yks ilta pikkusen tylsää ja tuli rakennettua tällanen.

Koko läjä on noin 1,25m korkea, 1,3m leveä ja tuo pelti keskellä on 400x400mm.

(//%3C/s%3E%3CURL%20url=%22http://imgur.com/TzA6vNg.jpg%22%3Ehttp://imgur.com/TzA6vNg.jpg%3C/URL%3E%3Ce%3E)

Ja sama palikoina kuljetuskunnossa.

(//%3C/s%3E%3CURL%20url=%22http://imgur.com/5nwtktk.jpg%22%3Ehttp://imgur.com/5nwtktk.jpg%3C/URL%3E%3Ce%3E)

Suurimman osan noista liitoksista saa lukkoon noilla teltoista ja muista tutuilla jousinappuloilla. Säätö sitten siipiruuveilla. Ja koska sopivia S-lenkkejä ei taaskaan ollut, joten ne oli sitten taivutettava ite...

(//%3C/s%3E%3CURL%20url=%22http://imgur.com/VGs8w2L.jpg%22%3Ehttp://imgur.com/VGs8w2L.jpg%3C/URL%3E%3Ce%3E)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Finnfire - toukokuu 22, 2014, 20:52
:clap:
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: Decies - toukokuu 23, 2014, 20:29
No johan on kosanderilla tylsää... Tuo on jo sellanen mikä menee arvostamaani pieneen tilaan.



Hyvännäköistä työtä.
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: galwran - toukokuu 25, 2014, 22:28

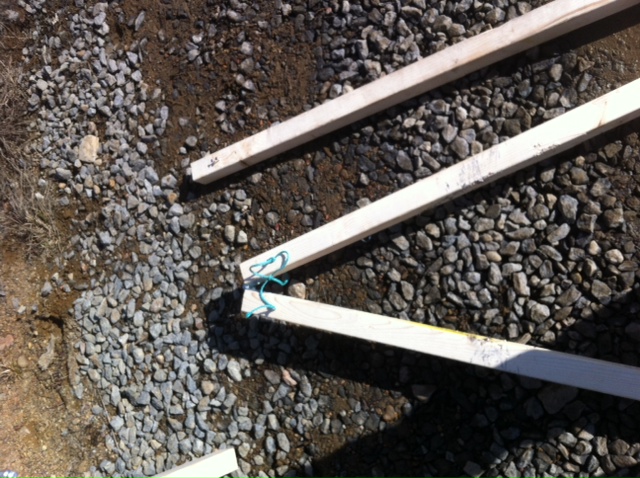

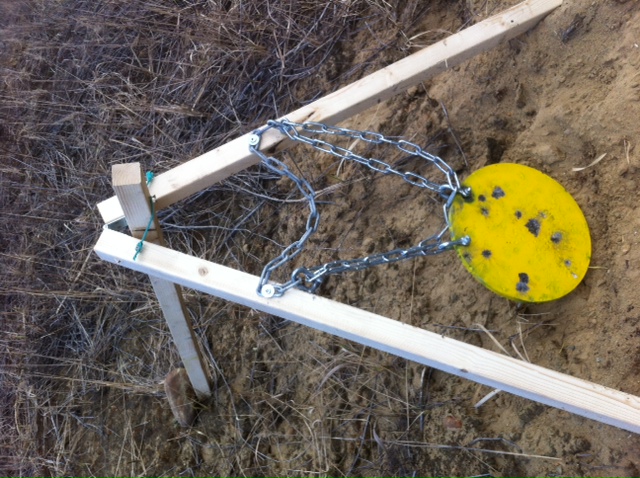

Ohessa tuorein versio omasta. Halpa, menee pieneen tilaan, kestää osumia.

(//%3C/s%3E%3CURL%20url=%22http://tjejou.kapsi.fi/kuvii/IMG_1121.JPG%22%3Ehttp://tjejou.kapsi.fi/kuvii/IMG_1121.JPG%3C/URL%3E%3Ce%3E)

(//%3C/s%3E%3CURL%20url=%22http://tjejou.kapsi.fi/kuvii/IMG_1120.JPG%22%3Ehttp://tjejou.kapsi.fi/kuvii/IMG_1120.JPG%3C/URL%3E%3Ce%3E)

(//%3C/s%3E%3CURL%20url=%22http://tjejou.kapsi.fi/kuvii/IMG_1119.JPG%22%3Ehttp://tjejou.kapsi.fi/kuvii/IMG_1119.JPG%3C/URL%3E%3Ce%3E)
Otsikko: Re: Metallinen maalitaulu
Kirjoitti: SL7 - heinäkuu 12, 2014, 10:43
Kaveri nikkaroi pienoiskivääriammunnan maalilaitteeksi tuollaisen:



(//%3C/s%3E%3CURL%20url=%22http://i.imgur.com/jYvEPEs.jpg%22%3Ehttp://i.imgur.com/jYvEPEs.jpg%3C/URL%3E%3Ce%3E)



Jousikuormitteisella jarrulla. Tuon neliöputken sisällä siis laakeri.
Vain teksti | Teksti ja kuvat
